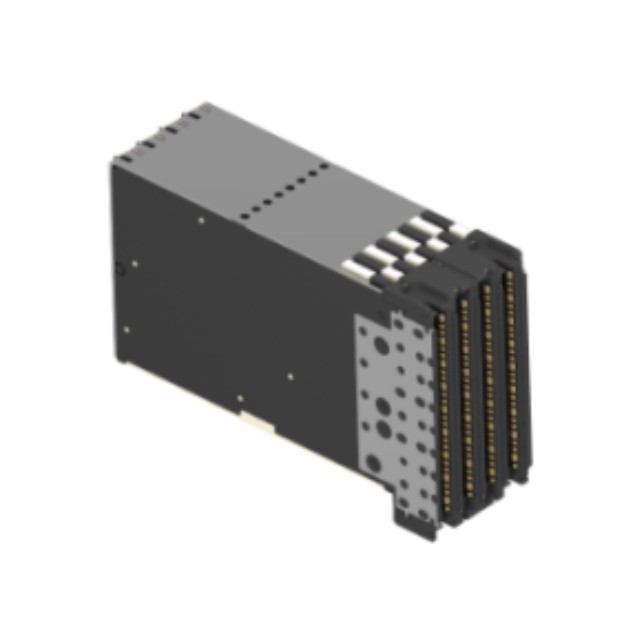

10158639-101LF EXAMAX2? 112Gb/s 高速背板連接器，92Ω，8 對，8 列，208 位置，直角插座，無導針。

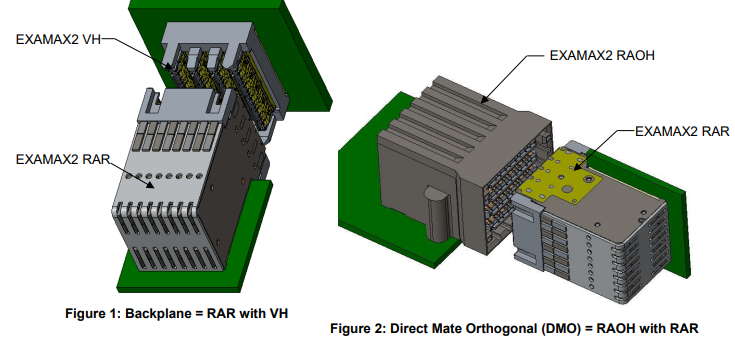

EXAMAX2? 是一種高速電氣連接器系統，適用于背板和正交應用。對于背板應用（見圖 1），系統采用直角插座 (RAR)（4、6 和 8 對）和垂直接頭 (VH)。對于正交應用（見圖 2），直角正交接頭 (RAOH) 和直角插座 (RAR) 配接。此外還有垂直插座 (VR) 連接器。EXAMAX2? 的配接接口向后兼容，可與標準 ExaMAX 和 ExaMAX+ 產品配接，但在某些情況下，電路板間距會有所不同。請注意，EXAMAX2? 尾部間距與其他 ExaMAX 產品不同，其元件與 PCB 頂部的接地層接觸，因此不能應用于為其他 ExaMAX 產品設計的電路板。

EXAMAX2? 連接器使用符合要求的壓接尾端，在連接器和 PCB 的電鍍通孔 (PTH) 之間提供可靠的電氣連接。接地尾線的壓配部分使用 ?0.45 mm 鉆孔（成品孔尺寸 (FHS) ?0.36 mm）。對于厚度小于 4.2 mm 的電路板，VH 和 VR 信號尾端使用 ?0.35 鉆孔（≈?0.26 mm FHS）。對于厚度大于 4.2 mm 的電路板，可選配 VH/VR 帶壓入式尾端，用于 ?0.40 mm 鉆孔（?0.31 mm FHS）。RAR 和 RAOH 信號尾線使用 ?0.35 mm 鉆孔（≈?0.26 mm FHS）。除信號對和地線外，每列末端還有一個低速信號，可用于滿足各種低速信號要求。
