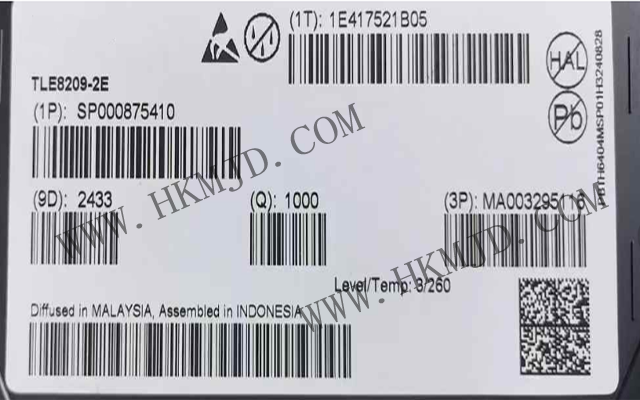

TLE8209-2E 是一款 SPI 可編程 H 橋，設計用于控制安全要求嚴格的汽車應用中的直流電機。它具有四個可選電流范圍、兩個可選壓擺率設置以及通過 SPI 進行的廣泛診斷。該器件可監控?cái)?shù)字電源電壓 VDD，并在 VDD 過壓或欠壓時關閉輸出級，從而在數字控制電路發生故障時提供安全的關斷路徑。為了降低極端熱條件下的功耗，當結溫超過 165°C 時，電流限制閾值會線性降低。SPI 中設置了一個熱警告位。

兩個半橋還可獨立用于驅動兩個獨立的負載，如電磁閥或單向直流電機。

TLE8209-2E 的特點

- 可編程電流限制，典型值為 1.5 至 8.6 A。

- 全路徑 RDSon 為 240 mΩ（典型值，Tj=25°C 時）

- 工作電池供電電壓 4.5 V 至 28 V

- 工作邏輯電源電壓 4.4 至 5.25 V

- 低待機電流（典型值為 8 μA）

- 邏輯輸入 TTL/CMOS 兼容

- 所有 I/O 引腳均可承受高達 18 V 的過壓

- 啟用和禁用輸入

- 短路和過熱保護

- VS 欠壓關斷

- VDD 過壓和欠壓監控

- 關斷狀態下的開路負載檢測

- 隨溫度變化的電流降低

- 通過 SPI 接口提供廣泛的診斷功能

- 狀態標志，無需 SPI 即可進行基本診斷

- 可配置為 H 橋或兩個獨立的半橋

- 通過并行輸入或 SPI 控制功率級

- 輸出開關頻率高達 11 kHz

- 可通過 SPI 對回轉率進行編程

- 出色的電磁兼容性能

- 通過 AEC 認證

- 綠色產品（符合 RoHS 規范）
