TMC9660ATB：70V，智能柵極驅動器，TQFN-64

基本信息：

型號：TMC9660ATB

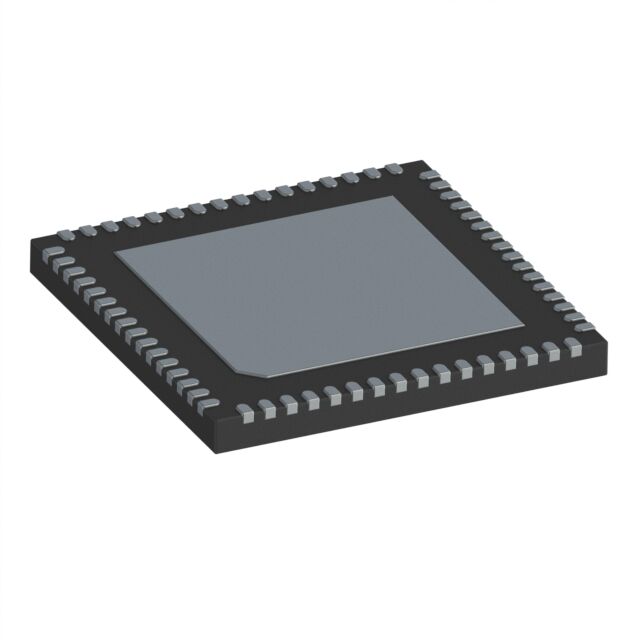

封裝：TQFN-64

類型：柵極驅動器

概述：

TMC9660ATB 是一款高度集成的單片柵極驅動器和電機控制器 IC，帶有降壓轉換器。包括智能柵極驅動器、基于FOC 伺服控制器的高性能硬件（速度、位置、斜坡生成器）、電機位置反饋接口。

TMC9660ATB 還包括一個強大而靈活的電源管理單元 (PMU) 以及一個降壓轉換器和可編程低壓差 (LDO) 穩壓器。為了實現整體控制并通過 SPI 或 UART 與外部處理器進行通信，嵌入了預編程的 32 位微控制器。該處理器系統支持對所有電機控制外設的低級直接寄存器訪問或高級參數模式訪問，以擴展功能并提高易用性。

TMC9660ATB——產品特性：

三相永磁同步電機 (PMSM)/無刷直流電機 (BLDC)、兩相步進電機和有刷直流電機支持

7.7V 至 70V 單電源工作電壓范圍

智能柵極驅動器，可調節強度高達 1A/2A 灌電流/拉電流

用于寬帶電流控制環路的硬件磁場定向控制器/FOC

硬件中的位置、速度和扭矩控制器可實現快速、精確的控制

硬件中具有實時斜坡計算功能的 8 點斜坡發生器

具有 120MHz 時鐘的快速空間矢量脈沖寬度調制 (SVPWM) 引擎 (2kHz ... 100kHz)

反饋位置傳感器支持（Hall、A/B/N、SPI）

底部分流電流測量（可編程 CSA 和 ADC）

5.8V/600mA 降壓轉換器

2 個可配置 LDO（2.5V、3.3V 或 5V），用于為外部電路供電，每個 LDO 具有 150mA 電流

具有電壓倍增器的電荷泵

涓流充電泵，用于 100% PWM 占空比

集成預編程 32 位/40MHz 微控制器，支持設備的初始化配置 (OTP) 和直接硬件/寄存器或參數模式訪問

用于與主/應用控制器通信的 SPI、UART 接口

在 SPI 閃存或 I2C EEPROM 中的參數存儲（可選）

帶有鎖相環 (PLL) 的內部振蕩器以及可選的外部晶體或時鐘支持

具有獨立內部振蕩器的看門狗

低功耗休眠模式，帶喚醒按鈕和定時器支持

緊湊型單片解決方案，64 引腳，9 毫米 x 9 毫米 TQFN 封裝
