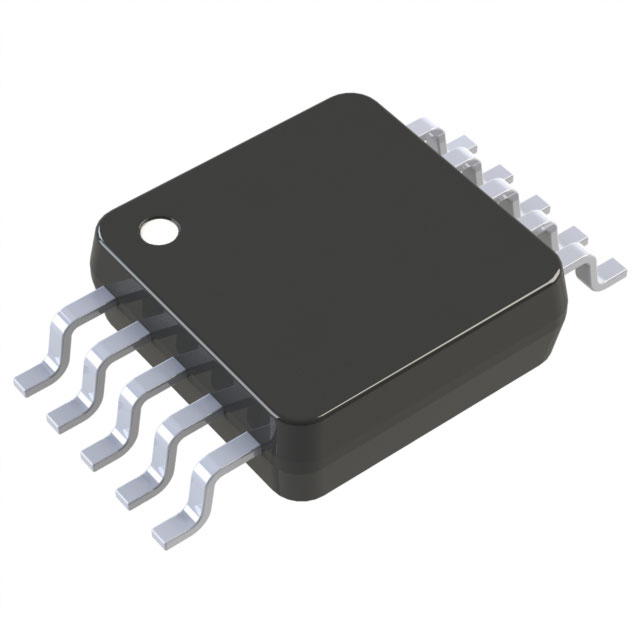

AD8411AWBRMZ-10是一種高電壓、高帶寬電流檢測放大器。該套件具有 50 V/V 的初始增益,帶寬為 2.7MHz,在整個溫度范圍內最大增益誤差為 ±0.15%。緩沖輸出電壓可直接連接到任何典型轉換器。AD8411A 在 ?2V 至 +70V 范圍內的最小直流共模抑制比 (CMRR) 為 123dB。
在各種工業和汽車應用中,AD8411AWBRMZ-10 可通過分流電阻器可對電流進行雙向測量。AD8411AWBRMZ-10可在 ?40°C 至 +125°C 溫度范圍內提供突破性性能。該套件具有一個封裝內微調內核,可導致整個操作溫度范圍和共模電壓范圍內的典型失調漂移為 ±0.26 μV/°C(基于箱式方法,詳見圖 53),而無需使用斬波和自動調零時鐘(這可能導致應用中的互調)。該套件包括實現寬輸入共模范圍和平衡輸入偏置電流的電路(不考慮輸入差分電壓或共模電壓),以及實現超低 CMRR 漂移的電路。該套件還包括可在脈寬調制 (PWM) 類型輸入共模電壓存在的情況下使能輸出精度的電路。
AD8411AWBRMZ-10 特性
2.7MHz 小信號,?3dB 帶寬
封裝內微調內核 (DigiTrim?)
不使用斬波和/或自動調零的精度
失調漂移為 ±0.26 μV/°C(典型值)
整個溫度范圍下的電壓偏移最大為 ±200 μV
直流 CMRR 典型值:142dB
50kHz 時的 AC CMRR 典型值:96dB
寬共模輸入電壓范圍
?2V 至 +70V,連續運營
?20V 至 +85V,連續生存能力
初始增益:50 V/V
寬工作溫度范圍:?40°C 至 +125°C
雙向操作
2.9V 至 5.5V 電源工作范圍
AEC-Q100 符合汽車要求
AD8411AWBRMZ-10 應用
同相或高端電流檢測
BLDC 電機、低電感電機
雙向 48V 至 12V DC-DC 轉換器
電磁閥控制
電源軌監控
低端電流檢測
