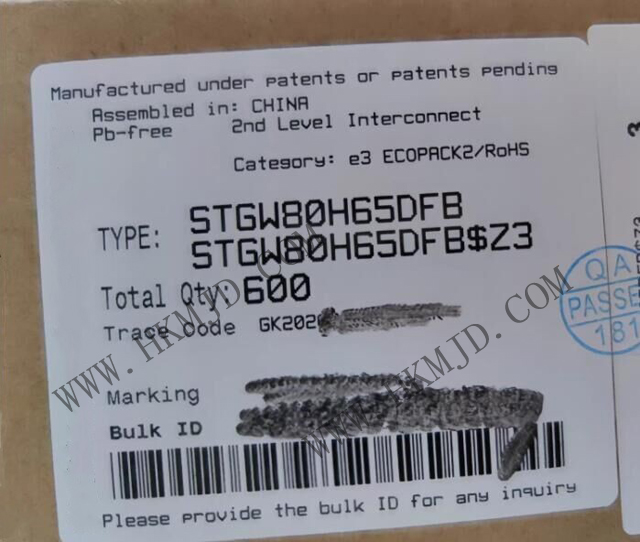

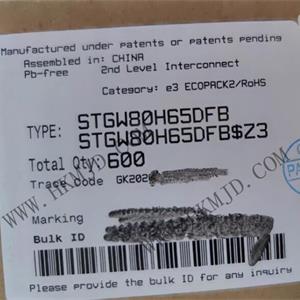

STGW80H65DFB是一款 N 溝道、650V、80A 的高速溝槽柵場截止（Field Stop，FS）HB 系列 IGBT，適用于多種功率轉換應用。其采用先進的溝槽柵場截止技術，具有低飽和電壓、高開關速度、低開關損耗等特性，可有效提高系統的效率和性能，封裝形式為 TO-247。

特點

最高結溫： TJ = 175 °C

高速開關系列

尾電流最小

飽和電壓低： VCE(sat) = 1.6 V（典型值） @ IC = 80 A

嚴格的參數分布

安全并聯

正 VCE（飽和）溫度系數

熱阻低

極快的軟恢復反并聯二極管

規格

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）： 650 V

電流 - 集電極 (Ic)（最大值）： 120 A

電流 - 集電極脈沖 (Icm)：240 A

不同 Vge、Ic 時 Vce(on)（最大值）：2V @ 15V，80A

功率 - 最大值： 469 W

開關能量：2.1mJ（導通），1.5mJ（關斷）

輸入類型：標準

柵極電荷：414 nC

25°C 時 Td（開/關）值：84ns/280ns

測試條件：400V，80A，10 歐姆，15V

反向恢復時間 (trr)：85 ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：通孔

封裝/外殼：TO-247-3

供應商器件封裝：TO-247

應用

光伏逆變器

高頻轉換器
