ADAQ4216BBCZ是由（ADI）推出的16位、2MSPS的μModule數據采集解決方案，專為高精度測量設計。以下是其核心功能：低噪聲、高帶寬可編程增益儀表放大器 (PGIA)。二階抗混疊濾波器。低噪聲、低失真、高帶寬模數轉換器 (ADC) 驅動器。高精度 16 位、2MSPS 逐次逼近寄存器 (S…
ADAQ4216BBCZ是由（ADI）推出的16位、2MSPS的μModule數據采集解決方案，專為高精度測量設計。以下是其核心功能：
低噪聲、高帶寬可編程增益儀表放大器 (PGIA)。
二階抗混疊濾波器。
低噪聲、低失真、高帶寬模數轉換器 (ADC) 驅動器。
高精度 16 位、2MSPS 逐次逼近寄存器 (SAR) ADC。
1.8V 低壓差 (LDO) 穩壓器。
性能至關重要的被動元件。
詳情

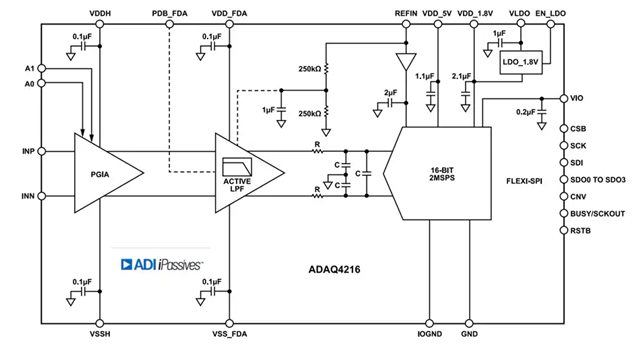

ADAQ4216BBCZ是一款 μModule? 精密數據采集 (DAQ) 信號鏈解決方案，可將元件選擇、優化和布局等信號鏈等設計難題從設計人員轉移到套件，從而縮短精密測量系統的開發周期。ADAQ4216BBCZ保證最大±3ppm INL 且 16 位無失碼，在 ?40°C 至 +105°C 范圍內實現無與倫比的精度。
ADAQ4216BBCZ采用系統級封裝 (SIP) 技術，將數據采集解決方案所需的常見信號處理模塊集成在一個小型 14mm × 9mm、0.8mm 間距、178 球 CSP_BGA 封裝中。
ADAQ4216BBCZ主要具備以下特點：
高性能
吞吐量：2MSPS，無延遲
INL：在 ?40 °C 至 105 °C 范圍內，最大值為 ±3 ppm
總系統動態范圍：123dB（典型值）
SNR：97.5dBFS 典型值，THD：?122dBc（典型值）
失調誤差漂移：+5.05μV/°C（最大值）
增益誤差漂移：+1.17ppm/°C（最大值）
易于使用的功能降低了系統復雜性
二階、270kHz 抗混疊濾波器
高阻抗 PGIA 增益選項：1/3, 5/9, 20/9, 20/3
靈活的外部基準電壓：4.096V 或 5V
差分輸入電壓范圍，±REFIN/增益：±15V、±9V、±2.25V、±0.75V
寬輸入共模電壓范圍：?8V 至 +10V
低輸入偏置電流：?30pA（典型值）
高密度解決方案減少系統的尺寸
14mm x 9mm、0.8 mm 間距、178 球 CSP BGA
與同等的分立解決方案相比，尺寸減少 4 倍
具有內部 VCM 生成的板載基準電壓源緩沖區
總功率耗散：2MSPS 時典型值為 445mW
Flexi-SPI 數字接口
1、2 或 4 個 SDO 通道允許較慢的 SCK
回聲時鐘模式簡化了數字隔離器的使用
兼容 1.2V 至 1.8V 邏輯
PGIA 增益控制（A0、A1）接口
將樣本分辨率擴展至 30 位
超量程和同步位
典型應用場景
ADAQ4216BBCZ適用于精密測量系統、工業自動化及需要高精度信號處理的領域，可替代傳統離散元件方案，實現更小的系統體積和更低的功耗。
基本參數
產品：ADAQ4216BBCZ
類型：數據采集系統（DAS）
通道數：1
分辨率（位）：16 b
采樣率（每秒）：2M
數據接口：SPI
供電電壓源：單電源
電壓 - 供電：1.71V ~ 1.89V，4.75V ~ 5.25V，5.3V ~ 5.5V，1.71V ~ 1.89V，4.75V ~ 5.25V，5.3V ~ 5.5V
工作溫度：-40°C ~ 105°C
安裝類型：表面貼裝型
封裝/外殼：178-FBGA
